ITG
–Regel-/Schutzsystem ist heute die richtige und einzige qualitative Lösung: es
schützt den Kessel gegen die niedrige Rücklauf-Kesseltemperatur, die seitens des
Schutzfühlers überwacht und auf 70oC aufgestellt wird. Die
Vorlauf-Kesseltemperatur (vom Kessel nach Installation) wird durch den Regelverstärker
und den Fühler, die auf der Vorlaufleitung aufgestellt sind, geregelt.

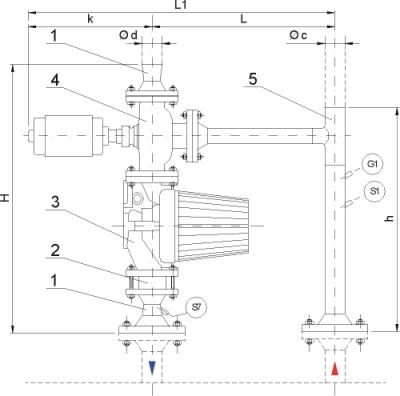

Das Drei-Weg-Regelventil wird wie auf dem
Schema (links) installiert und es mischt das Wasser aus der Vorlauf- und Rücklaufleitung
im Kessel sowie das Wasser aus der Vorlauf- und Rücklaufleitung der Installation.
Bei Anfahren des Kessels
aus kalter Lage ist das Drei-Wegventil zwischen des Kessels und der Installation
geschlossen und zwischen der Vorlauf- und Rücklaufleitung des Kessels geöffnet, so daß
die Wasserzirkulation durch die Kesselkreispumpe nur im Kessel erfolgt, bis der Sollwert
der Rücklauf-Kesseltemperatur erreicht wird. Wenn der Sollwert der Temperatur erreicht
wird, wird der Regelverstärker, der die Vorlauf-Kesseltemperatur regelt bzw. limitiert,
aktiviert.
Durch die richtige Auswahl
des Regelkreises in bezug auf die Kesselleistung und die Temperatur, die im
Regel-/Schutzsystem geregelt wird, erzielt man ein Optimum im Brennstoffersparniss und im
Kesselschutz.
Die Regel-/Schutzsysteme
werden schon auf den ITG – Kesseln angewendet und sie entsprechen unseren hoch
gestellten Bedingungen.
Der realisierte Effekt ist
durch den Kesselschutz gegen die Niedertemperaturkorrosion nicht meßbar, aber er
berechtigt seine technische Lösung sowie den Kesselschutz gegen die hohen
Temperaturunterschiede der Vorlauf- und Rücklaufleitung.
Wenn ein Kessel, der mit
einem Regel-/Schutzsystem ausgerüstet ist, wie ein Wärmeerzeuger nicht funktioniert,
dann wird das Dreiwegventil gegen der Installation automatisch geschlossen und es schützt
den Kessel gegen die Unterkühlung, damit eine zusätzliche Wirkung des
Brenstoffersparnisses, die für den Kesselwiederstart notwendig ist, erzielt wird. |
ITG
- Regel-/Schutzsystem
